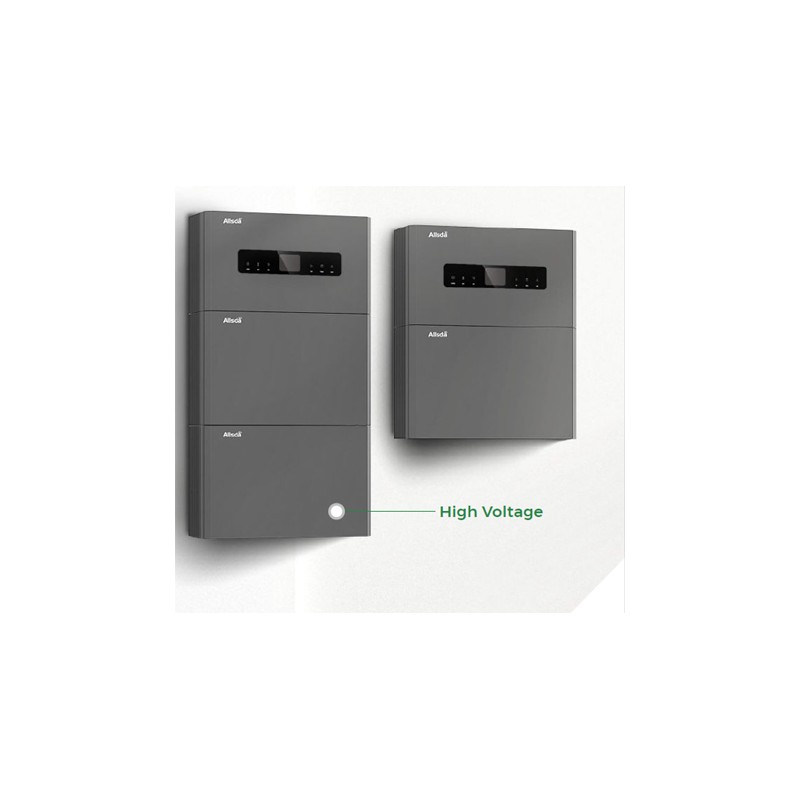

Allsda Energy allt-i-ett solsystem

DRAG

Trefas allt-i-ett-system med hybridväxelriktare kombinerat med lågspänningslitiumbatterienhet - 12,28KWh

6000 batteritid

5-6KW invertereffekt

Flera elektriska säkerhetsskydd - relä, säkring. DC Breaker

Fjärrövervakning

SOC dynamisk kalibrering

Batteriintegreringsstrategi

Parallell anslutning: skalbar upp till 4 batteripaket

WIFI/GPRS/LAN-kommunikation tillval

INVERTER PARAMETRAR

5KW version

Max DC-effekt - 7500W

Max DC-spänning - 1000VDC

MPPT spänningsområde: 250-850VDC

Max ingångsström/per sträng: 13Ax2

Antal MPP-spårare - 2

Antal inmatningssträngar - 2

BATTERI INGÅNG

Batterityp: Li-LON

Batterispänningsområde: 130-700V

Max laddnings-/urladdningsström - 25/25A

Laddningsstrategi för Li-tiumbatteri - Självanpassning till BMS

OUTPUT(AC)

AC nominell effekt - 5000VA

Max skenbar AC-effekt (AC Output) - 5500VA

Max AC utström - 10A

Nominell AC-utgång - 50/60HZ: 400/350

AC-utgångsområde - 45/55HZ: 280-490VAC(ADJ)

Effektfaktor - 0,8 vilket leder till 0,8 eftersläpning

Total harmonisk distorsion (THD) - <3 %

Gallertyp - 3W/N/PE

Trefas obalansutgång - 0-100 %

AC OUTPUT (Backup)

Max skenbar AC-effekt (Back-up AC) - 5000VA

Nominell utspänning - 400/380V

Nominell utfrekvens - 50/60HZ

Output THDV(@Linear Load) - <3 %

EFFEKTIVITET

Maximal konverteringseffektivitet - 98,0 %

Europeisk effektivitet - 97,3 %

Max effektivitet från batteri till AC - 97,2 %

MPPT-effektivitet - 99,9 %

SÄKERHET OCH SKYDD

DC omvänd polaritetsskydd - Ja

DC Breaker - Ja

DC/AC SPD - Ja

Läckströmsskydd - Ja

Isolationsimpedansdetektering - Ja

Jordfelsbrytare - Ja

Kortslutningsskydd för utgång - Ja

Batteriskydd för omvänd anslutning - Ja

ALLMÄNNA PARAMETRAR

Mått (L*B*H) - 650*210*360mm

Vikt - 28 kg

Drifttemperaturområde ºC: -25°C...+60°C

Kapslingsgrad - IP65

Kylkoncept - Naturlig konvektion

Topologi - Transformatorlös

Display - LCD

Luftfuktighet - 0-95%, ingen kondens

Kommunikation - Standard WiFi; GPRS/LAN (tillval)

Garanti - Standard 5 år; 7/10 år valfritt

BMS-kommunikation - CAN/RS485

Mätarkommunikation - RS485

BATTERIPRAMETRAR

12,28KWh version

Nominell kapacitet - 12,28KWh

Mått (mm)(L*B*H) - 650*210*410mm

Vikt - 136 kg

Maximal användbar kapacitet - 11,05KWh

Märk urladdnings-/laddningsström - 14,4A

Nominell urladdnings-/laddningseffekt - 7,37KW

Toppeffekt (endast urladdning) - 12,28KW för 3s

Spänning - 480-552Vdc

Nominell batteridriftspänning - 512V

Max batterispänning - 552V

DOD max. rekommenderas - 90%

Driftsförhållanden – inomhus eller utomhus

Driftstemperatur: Laddning: 0 till 50°C, urladdning: -10 till 55°C.

Luftfuktighet - <60% (inget kondenserat vatten)

Föroreningsgrad- 3

Överspänning Kategori-II

Kyltyp - Naturlig kylning

Boettmaterial – aluminiumlegering

IP-klassning - IP65

Effektivitet - 96 %

Skyddsklass - I

Garanti - 10 år

Livslängd: >15 år

Kommunikation - CAN/RS485

Batteriskydd - Överström/överspänning/kortslutning/underspänning/övertemperatur

Klassificering av farliga material - 9

Transport - UN 38.3

Säkerhet - Cell UL 1973, CE/TUV
